簡易12v感應加熱電路圖JYP總結

發布者：吉宇鵬時間：2011-06-17 00:00:00
感應加熱機變頻電源原理與電路原理圖

簡易12v高頻加熱電路原理圖（一）

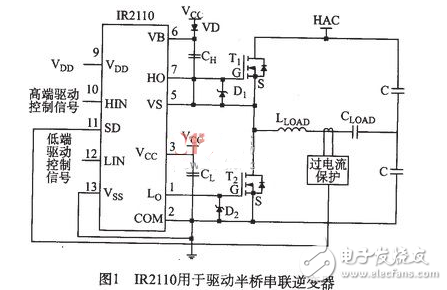

在此次所共享的感應加熱機開關電源光耦電路方案設計中，人們應用集成icIR2llO用以這種驅動器半橋串聯諧振逆變電源的電路原理，給出圖圖1圖示。
從圖1中人們能夠看見，在該電控系統中，VD是自舉二級管，選用修復時間一百多納秒、耐壓試驗在500V左右的超快恢復二極管10Ia16。CH是自舉電容器，選用0.1μF的瓷器圓片電容器。CL是旁路電容，選用1個0.1μF的瓷器圓片電容器和1μF的貼片電解電容串聯DD、VCC各自是鍵入級邏輯性開關電源和中低端輸出級開關電源，他們應用相同+12V開關電源，而VB是高檔輸出級開關電源，它與VCC應用相同開關電源并根據自舉技術性來造成。這里因?yàn)榭紤]到來到在輸出功率MOSFET漏極造成的浪涌電壓會根據漏柵極中間的米勒電容器藕合到柵極上熱擊穿柵極空氣氧化層，因此在T1、T2的柵源之問接好12V穩壓極管D1、D2以限定柵源工作電壓，為此來維護輸出功率M0SFET。


輸出,電源電路,數據信號,電流量,占空比 . 簡易12v感應加熱電路圖JYP總結

簡單12v高頻加熱電路原理圖（二）

負偏壓與輸出功率拓展電源電路

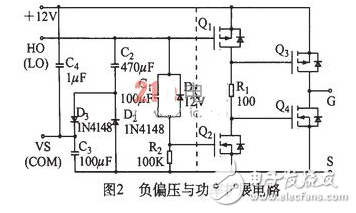

在掌握了這類感應加熱機開關電源的半橋串聯諧振逆變電源設計圖紙以后，接下去人們看來一下下怎樣進行負偏壓與輸出功率拓展電源電路的設計方案工作中。下面的圖中，圖2得出了實際的負偏壓與輸出功率拓展電源電路。虛線右側為輸出功率拓展電源電路，選用倆對P溝道和N溝道MOSFETQ1、Q3和Q2、Q4，構成推挽式輸出構造。它是1個高輸入阻抗的輸出功率緩沖器，能夠造成8A谷值輸出電流量，而且靜態數據電流量是能夠忽視的。
在這里一負偏壓與輸出功率拓展電路原理的運作全過程中，當鍵入數據信號為高電平時，Q2的柵極也為高電平，進而Q2通斷，這就促使Q3的柵極轉為低電平，那樣Q3就通斷，則輸出也為高電平;當鍵入數據信號為低電平時，Q1通斷，這就促使Q4的柵極轉為高電平，那樣Q4就通斷，則輸出也為低電平。在其中，Q1、Q2對Q3、Q4而言是1個低電流量的控制器，Q3、Q4是輸出三極管，他們的尺寸能夠根據輸出谷值電流量的必須來開展挑選。當鍵入數據信號更改情況時，R1限定在幾納秒時問內兩三極管另外通斷時根據Q1、Q2的電流量。當鍵入變化到1個新的情況時，控制器三極管快速釋放出來掉柵極的正電荷，強制性輸出三極管關閉。此外，另一個輸出三極管的柵極快速被R1電池充電，由R1和輸出三極管的鍵入電容器所組成的RC時間常數將會使通斷延遲時間。


輸出,電源電路,數據信號,電流量,占空比 . 簡易12v感應加熱電路圖JYP總結

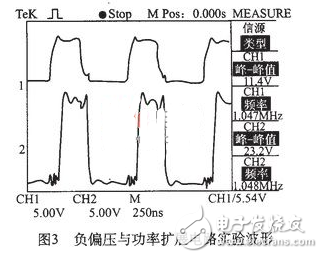

在上圖圖2中，人們能夠看見，該系統軟件的虛線左側設計方案是負偏壓電源電路。在這里一負偏壓電控系統中，D1、C1和R2對Q2而言是1個電平轉化器，C1、C3、D2和D3把鍵入數據信號轉化成負的交流電壓，進而產生空氣壓力參考點。下面的圖圖3得出了此電源電路實際的試驗結果。在其中，安全通道1是IR2110輸出的驅動器數據信號波型，安全通道2是該驅動器數據信號歷經負偏壓與輸出功率拓展電源電路后的輸出波型。

輸出,電源電路,數據信號,電流量,占空比 . 簡易12v感應加熱電路圖JYP總結

簡單12v高頻加熱電路原理圖（三）

驅動器數據信號占空比調整電源電路

在文中所設計方案的感應加熱機開關電源光耦電路系統軟件中，這類根據IR2110集成ic所設計方案的半橋串聯諧振逆變電源，關鍵選用M0SFET做為電源總開關元器件，電力電子器件MOSFET在電源電路中的設計方案見圖1中的T1、T2。在這類半橋串聯諧振逆變電源的控制回路中，人們關鍵選用鎖相環電源電路來保持頻率追蹤，可是，在這類電控系統中，鎖相環MM74HC4046輸出數據信號的占空比為50%，若將其立即加進IR2110鍵入端得話，那麼輸出驅動器數據信號的占空比都是50%，將其加進電源總開關元器件T2、T2的門極以后，驅動器數據信號將會遭受路線雜散電感器、寄生電容及其該MOSFET輸入阻抗、內部寄生電容等的危害，促使占空比超出50%，進而沒法設定恰當?shù)乃绤^(qū)，不可以考慮半橋串聯諧振逆變電源的一切正常驅動器規定。

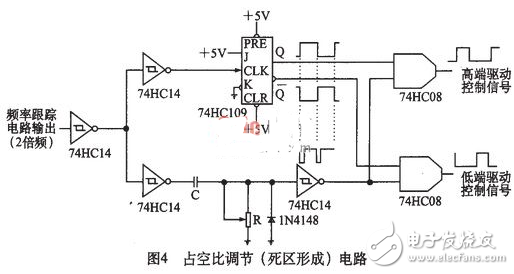

愿意處理該電控系統中的占空比難題，人們能夠應用1個相對來說非常簡單的方式 ，那便是在光耦電路的前面加占空比調整（死區產生）電源電路。將加進IR2110鍵入web端驅動器操縱數據信號的的占空比越來越低于50%，促使加進T1、T2門極驅動器數據信號的占空比可靈便調整至略低50%，進而能夠造成考慮具體運用必須的死區。實際的電源電路給出圖圖4圖示。


輸出,電源電路,數據信號,電流量,占空比 . 簡易12v感應加熱電路圖JYP總結

根據圖4所展現的占空比調整電路原理圖中人們能夠看見，在加上了調整電源電路后，這類感應加熱機開關電源的電控系統中，頻率追蹤電源電路輸出的占空比為50%的方波數據信號經二級74HC14整形美容后，各自送人升高沿開啟的JK觸發器74HC109和由RC構成的死區調整電源電路，二者的輸出各自相與，就能夠獲得如圖所示4圖示的2組驅動器操縱數據信號，將他們各自送進IR2110的高、低鍵入端，就能夠獲得考慮具體應用規定的驅動器數據信號翻。

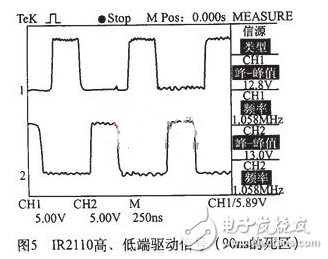

下面的圖中，圖5所顯示信息的是歷經這類占空比電源電路調整后的IR2110高、中低端驅動器數據信號。在實際的運用全過程中，技術工程師能夠依據具體占空比的必須，根據調整電阻器而獲得不一樣的死區數據信號，因此也就能夠獲得不一樣占空比的驅動器數據信號，也就是說能夠獲得不一樣死區的驅動器數據信號。歷經檢測，此電源電路能夠工作中在50kHz~5MHz頻率范圍之內，占空比能夠在25%一50%中間調整，它能夠考慮絕大部分運用場所。

輸出,電源電路,數據信號,電流量,占空比 . 簡易12v感應加熱電路圖JYP總結

簡單12v高頻加熱電路原理圖（四）

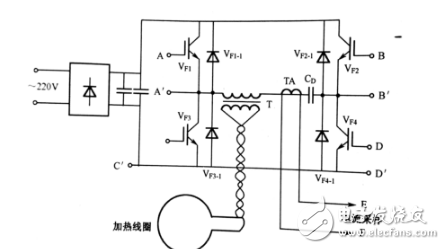

下邊詳細介紹二種適用型的高頻加熱變頻電源。圖1得出了輸出頻率為200kHz、功率為1W的全自動封口機用高頻加熱變頻電源的主樹狀圖。
220v的交流電流經二級管和電容器過濾后，獲得交流電壓，做為全橋逆變電路的直流電側鍵入工作電壓。1GBT全橋逆變電路將直流電轉換成200kHz的交流電流。將四代IGBT用以軟電源開關串聯諧振式逆變電路中，其電源開關頻率達到400kHz左右。變壓器的作用是變壓和使負荷與加溫電磁線圈配對。加溫電磁線圈選用多芯絲包線繞做成環形中空電磁線圈。

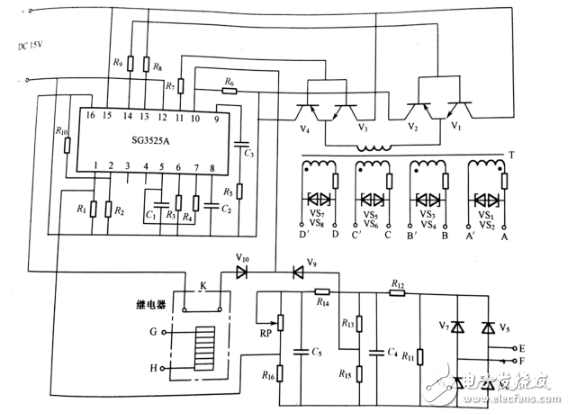

圖2為驅動器及維護電源電路的電路原理圖。圖1中高頻率電壓互感器TA對串聯諧振電流量開展取樣，該取樣電流量數據信號經圖2中的快恢復二極管V5~V8的全橋整流器、電容器C4的過濾、電阻器Rl3和R15的分壓電路，在過二級管V9加進SG3525A的腳位10（強制性關閉端）上，具有電流量維護功效。電容C4過濾后的電流量數據信號，再歷經電容器C5的過濾、RP和R16的分壓電路送往SG3525A的腳位l（偏差放大儀反堅信號鍵入端），調整電阻器RP，可調整功率和操縱加溫速率。SG3525A是PWM操縱集成電路芯片，輸出電流量超過200mA，輸出浪涌電流達到土500mA，能夠立即驅動器IGBT。輸出PWM差分信號頻率最大達到500kHz。具備軟起動作用。


輸出,電源電路,數據信號,電流量,占空比 . 簡易12v感應加熱電路圖JYP總結

圖1 全自動封口機用高頻加熱變頻電源的主樹狀圖

輸出,電源電路,數據信號,電流量,占空比 . 簡易12v感應加熱電路圖JYP總結

圖2 驅動器及維護電源電路的電路原理圖

整個機選用大自然水冷卻，以便減少滿載時的功率，在系統軟件中提升1個檢驗被加溫件是不是根據加溫電磁線圈的檢驗電源電路。當沒有被加溫件根據加溫電磁線圈時，汽車?yán)^電器K的常閉觸點合閉，SG3525A腳位16（標準工作電壓端）輸出的5V工作電壓加進腳位10，PWM鎖存器關閉，主電源電路輸出關閉。當被加溫件從加溫電磁線圈內根據時，檢驗電源電路輸出數據信號將汽車?yán)^電器K的常閉觸點開啟，SG3525A腳位16的5V工作電壓已不加進腳位10，PWM鎖存器去鎖，系統軟件處在加溫情況。

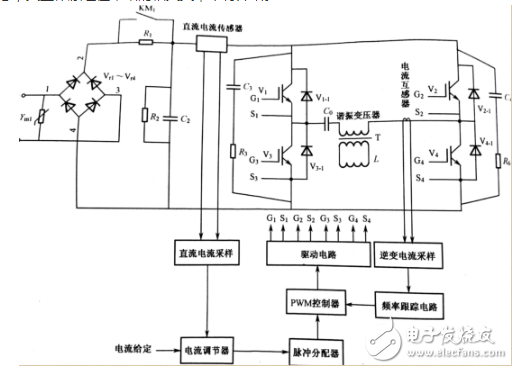

圖3得出了另一個這種高頻加熱變頻電源的案例。它是這種金屬材料針布感應加熱機變頻電源的電路原理圖。圖中的主電源電路是二級管整流器串聯諧振式1GBT逆變電路。該電源電路的關鍵特性是工作中在軟電源開關情況，其原理在本網站的小文章中有詳細介紹。


輸出,電源電路,數據信號,電流量,占空比 . 簡易12v感應加熱電路圖JYP總結

圖3 金屬材料針布感應加熱機變頻電源的電路原理圖


簡單12v高頻加熱電路原理圖（五）

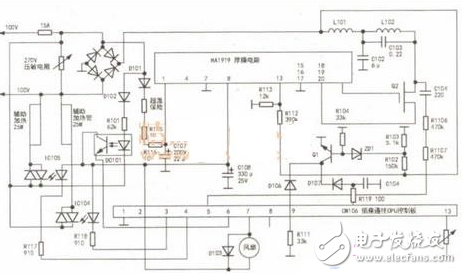

每臺從日本國帶回家的100V電飯煲誤插220V工作電壓燒毀了，打開表蓋見PCB線路板上1個15A保險管變黑燒壞，1個ZNY101壓敏電阻崩裂，1個C107電解電容爆頂，PCB線路板二段去銅箔燒壞，把所述零部件更換，去銅箔連好，再測C107二端仍短路故障，按商品畫出一部分路線給出圖。

從圖中能夠看得出它是1個類似電磁機原理用高頻加熱套鍋的電飯煲，電壓經橋式整流器后由L101、C102過濾給加溫電磁線圈L102和C103構成的串聯諧振控制回路及其電源開關管供電系統。RA1919是一塊兒厚膜電源電路，電壓由D101整流器經R115、R116、C107過濾給厚膜電源電路內部電源變壓器供電系統，C108是電源變壓器底壓輸出濾波電容，C104、R106、R107是電源開關管D極工作電壓抽樣電源電路，R102和R103是電壓整流器后的交流電壓取樣電阻，工作電壓假如過低ZD101截至，Q1也截至，CPU獲得工作電壓過低數據信號終止工作中。IC104和IC105是2個光耦雙向可控硅（不可以用一般光藕替代），操縱2個輔助電加熱器，1個是頂蓋電加熱器，1個是隔熱保溫電加熱器。D102、R101和光耦DC101構成交流電流過零檢驗電源電路，檢驗數據信號根據CN106線排送CPU、D是功率管和橋堆的冷卻風扇，由CPU操縱其工作態度。TH101是功率管溫度感應器。CN101是套鍋過熱商業保險高壓熔斷器，套鍋過熱時融斷，線路板喪失開關電源終止工作中，要更換能夠再次工作中。

輸出,電源電路,數據信號,電流量,占空比 . 簡易12v感應加熱電路圖JYP總結

C107兩邊短路故障表明厚膜電源電路內部電源變壓器燒毀短路故障。此次沒有機遇解剖學一下下厚膜電源電路，具體按原理剖析將會燒毀的僅僅開關電源芯片，應當可以修補。
日本國的電壓工作電壓是100V，在一樣輸出功率時電流量要2.2倍于220V供電系統，因此保險管得用15A。這由于曾當過壓時根據壓敏電阻ZNY101的電流量巨大，這一電飯煲壓敏電阻的規格型號偏小，一瞬間谷值電流量超出了壓敏電阻的承受力，商品中壓敏電阻被燒崩裂了，后邊的元器件也被高工作電壓燒毀了。
