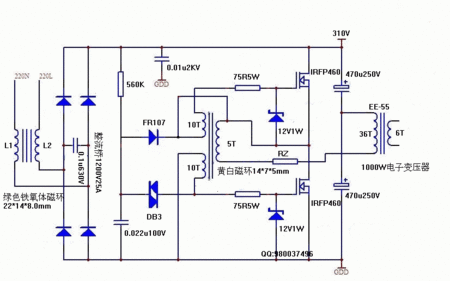

自制高頻加熱機電路圖和原理基本介紹
發布者：吉宇鵬時間：2011-06-17 00:00:00
電磁感應加熱設備分類
JYP感應加熱器十大品牌未來之路-提升自我的實力
JYP感應加熱器十大品牌未來之路-提升自我的實力
自制高頻加熱機要用的有電阻器、穩壓二極管、電感電容器、電磁線圈等。電加熱器是日常生活的關鍵加熱器，在應用的那時候搞清楚機器機的設計方案和原理可以我們一起更為輕輕松松方便快捷的應用，下邊我們一起一塊兒掌握下自做高頻加熱機電路原理圖設計方案和原理吧。
電磁感應加熱介紹
電磁加熱，或通稱電磁感應加熱，是加溫電導體原材料例如金屬復合材料的這種方式。它主要用于金屬材料熱處理、調質處理、電焊焊接和熔融。
說白了，電磁感應加熱是運用電磁的方式使被加溫的原材料的內部造成電流量，借助這種渦旋的動能超過加溫目地。電磁感應加熱系統軟件的基礎構成包含電磁線圈，交流電和鋼件。依據加溫另一半不一樣，能夠把電磁線圈制做成不一樣的樣子。電磁線圈和開關電源相接，開關電源為電磁線圈出示交變電流，穿過電磁線圈的交變電流造成1個根據鋼件的交替變化電磁場，該電磁場使鋼件造成渦旋來加溫。
感應加熱原理
電磁感應加熱表面淬火是運用電流的磁效應，在鋼件表層造成相對密度很高的感應電流，快速加溫至鐵素體情況，接著迅速水冷卻獲得奧氏體機構的熱處理方式，當電磁感應線圈中根據必須頻率的交流電流時，在其內外將造成與電流量轉變頻率同樣的交替變化電磁場。金屬材料鋼件放進電磁感應線圈內，在電磁場功效下，鋼件內就會造成與電磁感應線圈頻率同樣而方位反過來的感應電流。因為感應電流沿鋼件表層產生封閉式控制回路，一般稱之為渦旋。此渦旋將電磁能變?yōu)槟茉?，將鋼件的表層快速加溫。渦旋關鍵遍布于鋼件表層，鋼件內部基本上沒有電流量根據，這種情況稱之為表層效用或集膚效應。電磁感應加熱就是說運用集膚效應，借助電流熱效應把鋼件表層快速加溫到熱處理溫度的。電磁感應線圈用銅管制作，里面冷卻循環水。當鋼件表層在電磁感應線圈內加溫到必須溫度時，馬上灑水水冷卻，使表層得到奧氏體機構。
12伏無抽頭ZVS電磁感應加熱制做及詳解
電磁加熱，通稱電磁感應加熱，是加溫電導體(關鍵是鐵)原材料的這種方式。它主要用于金屬材料熱處理、調質處理、電焊焊接和熔融。
電磁感應加熱是運用電磁的方式使被加溫的原材料的內部造成電流量，借助這種渦旋的動能超過加溫目地。電磁感應加熱系統軟件的基礎構成包含電磁線圈，交流電(單脈沖直流電)。當電磁線圈中根據必須頻率的交流電流時，在其內外將造成與電流量轉變頻率同樣的交替變化電磁場。金屬材料鋼件放進電磁感應線圈內，在電磁場功效下，鋼件內就會造成與電磁感應線圈頻率同樣而方位反過來的感應電流。因為感應電流沿鋼件表層產生封閉式控制回路，稱之為渦旋。此渦旋將電磁能變?yōu)槟茉?，將鋼件快速加溫?/div>
場效應管：字面上朝上，管腳往下，從左到右柵極,漏極,原級。工作上熱值大要加散熱器及電扇
場效應管(MOS管)
電阻器：電導體對電流量阻攔功效。本電源電路應取2W的(220-470)
電阻器
穩壓二極管：又叫齊納二極管。運用pn結反方向熱擊穿情況，其電流量可在挺大范圍之內轉變而工作電壓基礎不會改變的狀況，做成的穩壓管功效的二級管。本電源電路用12V穩壓極管(IN4742)
穩壓二極管
電容器：用C表達。裝電的器皿，都是通溝通交流隔直流電元器件。本電源電路用MKPH電容器(630V-1200V)
MKPH電容器
二級管:UF4007為快恢復二極管，都是高頻率整流二極管
UF4007二級管
電感：是可以把電磁能轉換為磁能而儲存起來的元器件。電感器是合閉控制回路的這種特性，當根據合閉控制回路的電流量更改時，會出現電動勢來抵御電流量的更改。100ah(用1.5平方米線繞30圈)
電感
電磁線圈：用空調銅管或銅線(10平方米)繞10圈，電磁線圈公稱直徑(40MM).更改電磁線圈樣子可以制成小電磁機。
安全至上，當心制做
左右是有關自做高頻加熱機電路原理圖實際詳細介紹，JYP是技術專業的淬火機生產商，在企業能夠查詢到有關的高頻加熱機的基本原理和生產制造方式，愿意掌握大量的信息內容還記得關心人們。
